江阴三本机械科技有限公司生产螺旋风管机、薄壁螺旋焊管机、虾米弯头机、液压弯头机

插接式法兰机

日期 : 2022-01-24 点击率 : 370

江阴三本机械科技有限公司在"人文为本,科技为本,诚信为本"为核心的基础上逐步形成了以诚信文化为根本,以创新文化为主导,以学习文化为优势,以服务为引导的具有三本科技企业文化。

螺旋风管机厂家就找三本,江阴三本机械科技有限公司是专业生产螺旋风管机,全自动风管生产线生产厂家,螺旋风管机,是生产螺旋风管的机器。




一、法兰装嵌及安装

三本TDC法兰只需要用普通圆锯切割。法兰条需切割至短于单边风喉长度30mm。切割方向亦须按图中指示方向不让金属切割破坏法兰条的结构。切口在切割后亦须磨平。


将法兰角完全插入法兰尾部,并将法兰角适当地整固,整个法兰架便可定型。


将法兰架套入风喉利口部分,套入程序须由一边开始至整条法兰。


可用点焊或锅钉等方法将法兰架固定风喉尾端,而固定距离须按DW144 Table 5 标准。另从角度至开端固定点应不大于50mm。


建议当法兰固定于风喉尾端后,整条法兰及法兰角的内部或外部应涂上适当之风喉密封剂。

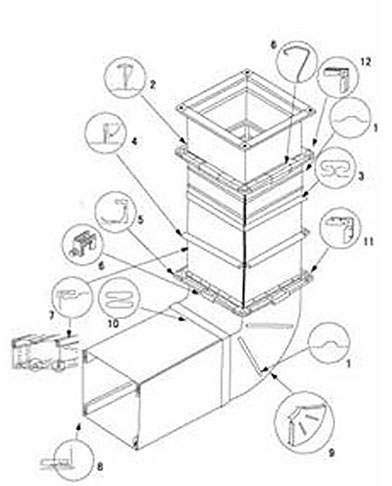

二、方形风管制作应用实例

1、 压筋

2、 共板法兰

3、"C"型插条连接

4、 单、双骨拼接

5、 插接法兰

6、 勾码

7、 东洋骨、单骨角接

8、 按扣骨拼接

9、 弯头

10、S骨拼接

11、TDC角码

12、角码连接
