高精度冷弯成型系列

日期 : 2022-01-24 点击率 : 531

江阴三本机械科技有限公司在"人文为本,科技为本,诚信为本"为核心的基础上逐步形成了以诚信文化为根本,以创新文化为主导,以学习文化为优势,以服务为引导的具有三本科技企业文化。

螺旋风管机厂家就找三本,江阴三本机械科技有限公司是专业生产螺旋风管机,全自动风管生产线生产厂家,螺旋风管机,是生产螺旋风管的机器。

一、成型工艺

1、开卷→整平→夹送;

2、冲孔→成型→定尺;

3、切断→收料。


二、设备性能

1、可根据生产需要轧制个带钢宽度100mm≤§≤860mm多种规格的电缆桥架及其他结构产品;

2、在线冲孔时生产速度:2.5-5m/min;

3、成型设备连续成型速度时:10-15m/min;

4、板材料厚:1-2.0mm;

5、材质要求:Q235冷轧板;

6、生产线分自动和手动两种操作方式,可实现联动和分段运转作业。


三、设备主要组成

全套设备由开卷机、ML-900整平机、JF21-200B冲床、冲模、 伺服送料装置、导向机架、成型主机、跟踪切断、定尺装置、收料台和电器控制等部件组成。


四、各部件的主要参数

1、动力开卷机

材料宽度

900mm

材料重量

10000kg

材料内径

460-510mm

材料外径

1200mm

驱动功率

电机与减速机一体化,4KW变频电机

结构型式

悬臂内涨支撑式,尾部手动操作,气动压料臂


2、整平机:附带上下加强托轮1对

工作辊数

11辊,上4下5,另外2辊为夹送辊

校平工作范围

料厚 1-1.5mm

板宽 100-1200mm

驱动功率

5.5kw变频电机

减速机型号

ZQ350

校平速度

3-10m/min


3、连续冲孔模具

模具数量

2套

冲模材质

Cr12 淬火


4、伺服送料装置:伺服电机功率4 kw  ,多段式送料,内存十组记忆功能,采用三菱伺服马达。


5、导向机架:由一对水平辊及二对立式导向辊组成,共计2套。

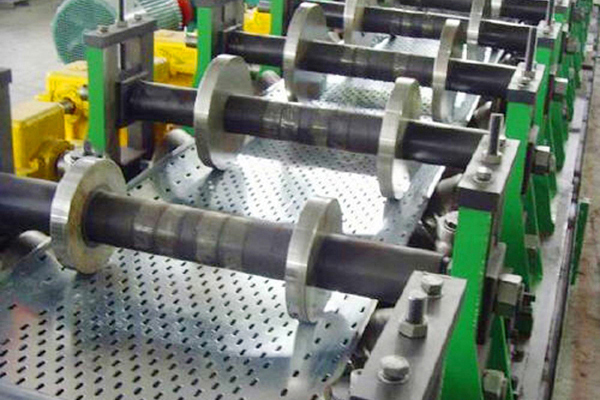

6、成型主机

机器型号

GY160型(宽幅)

机架结构

龙门式牌坊架

成型道次

17道(辊)

成型品种

桥架、盖板

进料宽度

860mm

材料厚度

≤2.0mm

成型宽度

100-600mm

成型高度

25-110mm

轧辊轴轴径

φ85mm

轧辊模具材质

Gcr15,淬火处理,HRC58-62°

传动型式

22kw 变频电机,ZQ400型主减速机,分配齿轮箱


7、液压切断:液压泵站:5.5kw  刀片切断,刀片材质Cr15,淬火处理。


8、电器控制

主操作控制柜

1套

变频器

3套(主控制柜内,控制开卷机、校平机和成型主机)

PLC控制器

1套

8英寸液晶触摸屏


电气元件

均为三菱原装

辅助控制柜

3套(随开卷机、校平机、成型主机)

控制方式

手动操作


五、生产条件

装机容量

约94kw

气源

0.9m³/min,0.6~0.7MPa

生产用地面积

长33m*宽3m
